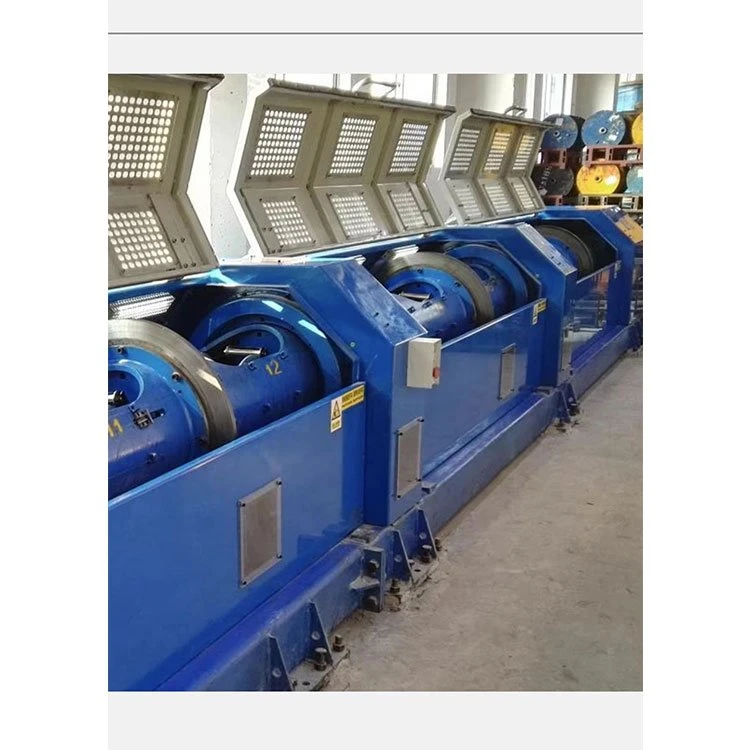

250/12 অনুভূমিক পাইপ স্ট্র্যান্ডিং মেশিন

সিরিয়াল নম্বর

ক্রয়কৃত যন্ত্রপাতির নাম

স্থিতিস্থাপক

মডেল

সংখ্যা

এর ওজন

1

উচ্চ গতির টিউব টুইস্টার

প্রস্থ 1000* উচ্চতা 1300* দৈর্ঘ্য 14800

12/250

5200 কেজি

সরঞ্জাম রচনা

1, সরঞ্জাম কেন্দ্রীয় লাইন, ব্যারেল, গঠন, ট্র্যাকশন, প্রত্যাহার লাইন, বৈদ্যুতিক নিয়ন্ত্রণ অংশ গঠিত হয়;

প্রকল্প

সিরিয়াল নম্বর

সরঞ্জাম কাঠামো

ডিভাইসের ফাংশন প্রয়োজনীয়তা এবং পরামিতি

বিঃদ্রঃ

ভিত্তি এই কাজ এবং ginseng পারেন
সংখ্যা

1

মোচড়ের আগে তারের ব্যাস (মিমি)

0.৮ থেকে ২

2

মোচড়ের পরে ব্যাস (মিমি)

2.5 ~ 5

3

টুইস্ট পরিসীমা (মিমি)

1-100

4

সরঞ্জামের গতি (RPM)

সর্বোচ্চ গতি 1800 RPM, কাজের গতি 1600 RPM, সরঞ্জামের গতি সমন্বয় পাসওয়ার্ড সেট করা যেতে পারে (PLC ফাংশন নিয়ন্ত্রণ)

5

সরঞ্জামের অপারেটিং দিকনির্দেশ

ডিভাইসের মুখোমুখি, তারটি ডানদিকে রয়েছে

6

সিস্টেমের দিক মোচড়

S/Z

7

টিউব থ্রেডিং মোড

থ্রেডিং

8

ইস্পাত তারের শক্তি গ্রেড পরিসীমা (Mpa)

600 ~ 2800

9

পূর্ব-পরিকল্পিত মিটার দৈর্ঘ্য পৌঁছে গেলে থামুন

পরিমাপ মিটার মিটার পরিমাপের জন্য PLC স্বয়ংক্রিয় স্টপ গ্রহণ করে, মিটার নির্ভুলতা 1.5 শতাংশের কম বা সমান।

10

সিলিন্ডার বডির এলাকায় এবং ডাই টিপে ভাঙা লাইন সনাক্ত করা হলে সরঞ্জামগুলি স্বয়ংক্রিয়ভাবে বন্ধ হওয়া উচিত

সরঞ্জাম সংযোগ বিচ্ছিন্ন স্টপ অ্যালার্ম ডিভাইস আছে.

11

নিরাপত্তা কভারের ভিতরে LED আলো স্থাপন করা হয়েছে

শকপ্রুফ ল্যাম্প এবং লণ্ঠনের জন্য, অন্যান্য বস্তু এবং ইস্পাতের তারের সংঘর্ষ এড়াতে পৃষ্ঠে সুরক্ষা সুরক্ষা প্রদান করা উচিত

12

ঢাল

প্রতিটি আই-হুইল একটি পর্যবেক্ষণ উইন্ডোর সাথে মিলে যায়। দৃশ্যমান জানালাটি শক্ত কাঁচের তৈরি, এবং নিরাপত্তা কভারটি সীমলেস স্টিলের পাইপ দিয়ে নমনীয়ভাবে উপরে এবং নীচে খোলা হয়। 150 মিমি এর চেয়ে কম বা সমান খোলা হলে মেশিনটি অবিলম্বে বন্ধ করা যেতে পারে। যখন নিরাপত্তা কভার খোলা থাকে এবং লক না থাকে, তখন প্ল্যাটফর্মটি কেবল সরানো যায় কিন্তু স্বাভাবিকভাবে শুরু করা যায় না। প্রতিরক্ষামূলক কভার থেকে 1000 মিমি দূরত্বে সর্বাধিক শব্দ 82dB পরীক্ষা করা হয়

কেন্দ্রের তারটি রাখুন

খাওয়ানোর ধরন

অ ঘূর্ণায়মান

আই হুইল জ্যাকিং সিস্টেম

খাদ টাইপ আছে, ভারবহন সমর্থন যান্ত্রিক ধ্রুবক টান লাইন.

স্যাঁতসেঁতে সিস্টেম

বিশেষ পরিধান-প্রতিরোধী দড়ি বসন্ত স্ক্রু সমন্বয় ব্যবহার করুন

রিলিজিং আই-হুইলের ব্যাস পরিসীমা (মিমি)

250 (ডিমান্ডারের আই-হুইল প্রয়োজনীয়তা অনুযায়ী)

সিলিন্ডারের ভিতরে, কাজের চাকা লাইন রাখে

13

আই হুইল জ্যাকিং সিস্টেম

খাদ টাইপ আছে, ভারবহন সমর্থন যান্ত্রিক ধ্রুবক টান স্রাব, টান ওঠানামা 3N এর চেয়ে কম, 30 ~ 80N এর টান পরিসীমা।

14

স্যাঁতসেঁতে সিস্টেম

বিশেষ পরিধান-প্রতিরোধী দড়ি বসন্ত স্ক্রু সমন্বয় ব্যবহার করুন

15

রিলিজিং আই-হুইলের ব্যাস পরিসীমা (মিমি)

250 (ডিমান্ডারের আই-হুইল প্রয়োজনীয়তা অনুযায়ী)

সিলিন্ডার অংশ

16

প্রতিটি সিলিন্ডারে I-চাকার সংখ্যা

3 *4 নট =12

17

সিলিন্ডারে তারের সিস্টেমের ধরন

লাইনটি পাস করার জন্য প্রতিটি বাঁকে গাইড চাকা ইনস্টল করুন এবং নিশ্চিত করুন যে লাইনটি বিছিয়ে দেওয়ার সময় স্টিলের তারটি পিছলে না যায়।

18

বাইরের তারের রাউটিং জন্য টংস্টেন কার্বাইড অগ্রভাগের ভিতরের ব্যাস

থ্রেডিং অগ্রভাগ 8 মিমি অভ্যন্তরীণ ব্যাস সহ হার্ড অ্যালয় YG8 উপাদান দিয়ে তৈরি। এটি নির্ভরযোগ্য ফিক্সিং নিশ্চিত করতে স্ক্রু শক্ত করা এবং আঠালো দ্বারা সংশোধন করা হয়েছে।

19

তারের আউটলেট তারের ট্রে এর কোণ

ফুলের প্লেটের কেন্দ্রে তারের অগ্রভাগ থেকে ব্যারেল প্রাচীরের তারের অগ্রভাগ পর্যন্ত সর্বাধিক কোণ 30 ডিগ্রির বেশি হবে না। প্রথম ব্যারেলের তারের আউটলেট থেকে শেষ ব্যারেলের তারের খাঁড়ি পর্যন্ত দুটি ভাঙা লাইনের সর্বোচ্চ কোণ 25 ডিগ্রির বেশি হবে না। দ্বিতীয় ব্যারেলের তারের আউটলেট অগ্রভাগ থেকে বিভাজন ডিস্কের তারের আউটলেট পর্যন্ত ভাঙা লাইনের সর্বাধিক কোণ 25 ডিগ্রির বেশি হবে না। আউটলেট বা বাঁকে বিশেষ অ্যালয় ডাই ইনস্টল করা উচিত যাতে স্টিলের তারটি অ্যালয় ডাই থেকে পিছলে না যায়।

20

সিলিন্ডার সমর্থন ভারবহন

বড় ভারবহন

ব্র্যান্ড এনএসকে

21

সিলিন্ডার সমর্থন বড় ভারবহন তৈলাক্তকরণ

গ্রীস লুব্রিকেটেড, প্রতিটি বিয়ারিং বিয়ারিং সিটে ইনস্টল করা আছে, অপারেটিং তাপমাত্রা 75 ডিগ্রির কম বা সমান

22

ভারবহন আসন গঠন

নমনীয় আয়রন।(QT - 400)

23

দেয়ালের বেধ (মিমি)

12 মিমি কম নয়

24

সিলিন্ডার সিস্টেম ডাইনামিক সিস্টেম

স্টপ এবং জরুরী স্টপ আলাদা করা হয়। হ্রাসের পরে স্বাভাবিক স্টপ বন্ধ করা উচিত, যা শক্তি খরচ ব্রেকিং এবং অন্যান্য পদ্ধতি দ্বারা অর্জন করা যেতে পারে। সাধারণ স্টপ ব্রেকিং সময় 20 সেকেন্ডের কম, এবং জরুরি স্টপ 10 সেকেন্ডের মধ্যে সম্পন্ন করা উচিত। ব্রেক প্যাড সহজেই পরিধান পরে প্রতিস্থাপিত হয়.

25

তারের ট্রে ফ্রেম আই-হুইল লক

তারের ট্রে ফ্রেমটি শ্যাফ্ট বিয়ারিং দিয়ে সজ্জিত করা হয়েছে যাতে উল্লম্ব ধ্রুবক টেনশন বিছানো হয় এবং প্রতিটি ইস্পাত তার এবং স্ট্র্যান্ড সমানভাবে বিছানো হয় তা নিশ্চিত করার জন্য স্বয়ংক্রিয় সমন্বয় টেনশন ডিভাইস লেয়িং আউট। ডান হাত অপারেশন জন্য স্যাঁতসেঁতে টান স্ক্রু সমন্বয়. প্রতিটি তারের ট্রে ø250 আই-হুইলের উৎপাদন চাহিদা মেটাতে পারে।

26

আমি চাকা বিয়ারিং মোড

অনুভূমিক সমর্থন তারের

27

আমি তারের ট্রে মধ্যে চাকা স্যাঁতসেঁতে

তারের টান ডিভাইসের স্বয়ংক্রিয় সমন্বয়, নিশ্চিত করুন যে প্রতিটি ইস্পাত তার, স্ট্র্যান্ড ইউনিফর্ম লাইন। আমি লাইনে চাকা, স্যাঁতসেঁতে বেল্ট একটি বসন্ত ইনস্টল, ডান হাত অপারেশন জন্য স্যাঁতসেঁতে টান স্ক্রু সমন্বয়.

28

ভাঙা লাইন সনাক্তকরণ ডিভাইস

ব্রেক লাইন অ্যালার্ম, পিএলসি প্রোগ্রাম নিয়ন্ত্রণ।

29

সমান্তরাল সিলিন্ডার ডিজাইন

ব্যারেল বডি হল একটি বাহ্যিক থ্রেডিং লাইন, নিশ্চিত করুন যে ব্যারেল বডির আউটলেট থেকে প্রেস ডাই এর ক্লোজিং মুখ পর্যন্ত স্টিলের তারটি অভিন্ন এবং কোন ট্রান্সভার্স বাঁকানো ঘটনা নেই, এবং আউটলেটের মুখের মধ্যে সর্বাধিক ভাঁজ কোণ ব্যারেল বডি এবং তারের প্লেটের আউটলেট মুখ 25 ডিগ্রির বেশি হবে না।

30

হোস্ট বেস

বিভাগ ইস্পাত প্লাস ইস্পাত প্লাস কংক্রিট

31

স্পিন্ডেল ড্রাইভ বক্স

স্পিন্ডলেস ড্রাইভ

আকৃতি এলাকায়
ডোমেইন

32

তারের ট্রে গর্ত বিতরণ

12টি গর্তের সেট। তারের স্পাউটের প্রতিটি সেট 8 মিমি অভ্যন্তরীণ ব্যাস সহ হার্ড অ্যালয় YG6X উপাদান দিয়ে তৈরি এবং নির্ভরযোগ্য ফিক্সেশন নিশ্চিত করার জন্য আঠা দিয়ে স্থির করা হয়।

33

প্রাক বিকৃতি যন্ত্রপাতি

বেয়নেট ইনস্টলেশন সংরক্ষিত এবং পণ্যের গঠন বৈশিষ্ট্য অনুযায়ী কাস্টমাইজ করা হয়

34

ডাই চাপার ক্লোজিং অ্যাঙ্গেল

25 ডিগ্রী বা তার কম

35

প্রেস লাইন ডাই হোল্ডার গঠন

চাপ বসন্ত চাপ সামঞ্জস্য

36

ডাই সাইজ টিপে

100*50*(25 প্লাস 25) L * W * H (উচ্চতা: আকার 50 দুই টুকরা বন্ধ হওয়ার পরে)

কাস্টমাইজ করা যাবে

37

ছাঁচ বেস মোবাইল

লাইন প্রেসিং ডাই ফ্রেম ডোভেটেল গ্রুভ গাইড রেলকে অ্যাডজাস্ট করতে এবং নমনীয়ভাবে সরানোর জন্য গ্রহণ করে

38

deformer পরে

পণ্য গঠন বৈশিষ্ট্য অনুযায়ী কাস্টমাইজ করুন

সীসা চাকা হোল্ডিং

39

আকর্ষণ

বৈদ্যুতিক নিয়ন্ত্রণ সিঙ্ক্রোনাইজেশন

40

ট্র্যাকশন চাকা ব্যাস মিমি

460 * 2 ￠

41

ট্র্যাকশন হুইল টাইপ খাঁজ/প্লেন টাইপ

ইউ খাঁজ

42

ট্র্যাকশন হুইল সাপোর্ট সিস্টেম

ভারবহন সমর্থন

43

স্লটের সংখ্যা/স্লটের ব্যাস

ধারা 8 থেকে 9 / R3mm

44

স্লট কঠোরতা

ট্র্যাকশন হুইল উপাদান GCr15, কঠোরতা HRC58-60এর চেয়ে বেশি বা সমান

45

মোচড় দূরত্ব রূপান্তর উপলব্ধি

PLC অসীম পরিবর্তনশীল গতি

46

মিটার ডিভাইস

ট্র্যাকশন হুইলের এক প্রান্ত সুইচ মিটারের কাছাকাছি

47

ইলেকট্রনিক মিটার মিটার ডিভাইস

পিএলসি ইলেকট্রনিক মিটার, ডিসপ্লে স্ক্রিনে প্রদর্শন

48

পথ চালান

একক সক্রিয় এবং ডবল ট্র্যাকশন চাকা

বন্ধ সারি লাইন

49

রিবন এর তার

সার্ভো মোটর নিয়ন্ত্রণ

50

সারি মুভিং মোড

বল স্ক্রু লাইন, পিএলসি নিয়ন্ত্রণ বিপরীত

51

উল্লম্ব/অনুভূমিক নিয়ন্ত্রক চাকা

রোলারে আর খাঁজ রয়েছে, ভারবহন ইস্পাত

52

বন্ধ লাইন সমর্থন

আই-হুইল গ্রহণ করা যান্ত্রিক বায়ুসংক্রান্ত শীর্ষ প্রকার গ্রহণ করে

53

টেনশন নেওয়া

চৌম্বক পাউডার ক্লাচ ধ্রুবক টান প্রত্যাহার.

54

আই-হুইল প্রাপ্তির আকার ব্যাস (মিমি)

গ্রাহক প্রদান করতে

সিস্টেম / বিদ্যুৎ নিয়ন্ত্রণের গতিশীল বিভাগ চালান

55

সংক্রমণ

এমন কিছু নেই

56

হোস্ট ড্রাইভার

মোটরটি সিলিন্ডারকে ঘোরাতে চালিত করে

57

মুল মটর

পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর (18.5kW)

58

আকর্ষণ

ফ্রিকোয়েন্সি রূপান্তর মোটর

59

টেক আপ মোটর

ফ্রিকোয়েন্সি রূপান্তর মোটর

60

প্রধান ইঞ্জিন গতি নিয়ন্ত্রণ

বৈদ্যুতিন সংকেতের মেরু বদল

61

সম্পূর্ণ মেশিন বৈদ্যুতিক নিয়ন্ত্রণ

পিএলসি প্রোগ্রাম নিয়ন্ত্রণ

62

প্রদর্শন

স্পর্শ পর্দা
