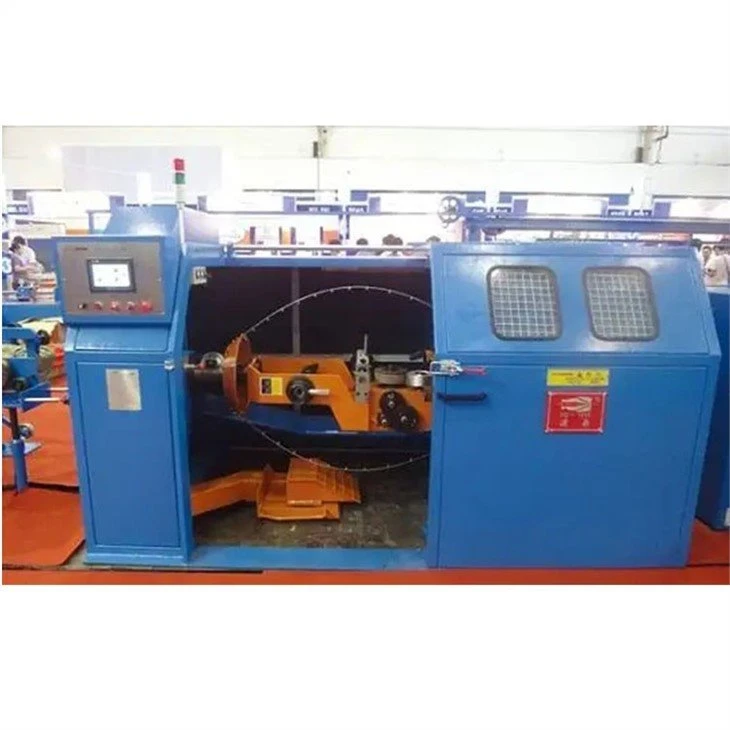

50/3 অনুভূমিক পাইপ স্ট্র্যান্ডিং মেশিন

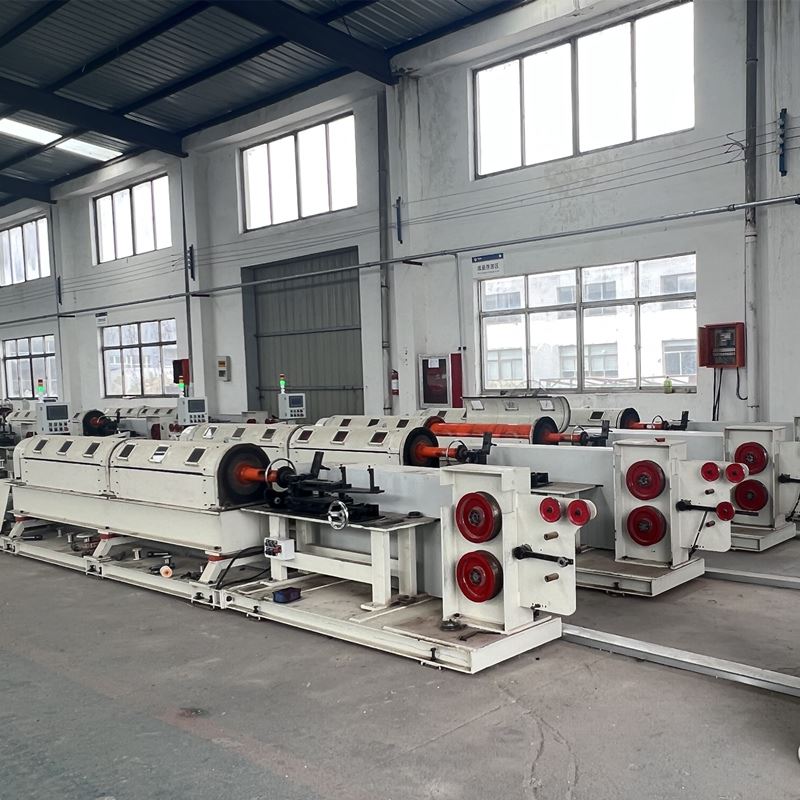

একটি উত্পাদন সরঞ্জাম যা একটি নলাকার ঘূর্ণায়মান শরীরের ঘূর্ণন গতি দ্বারা স্ট্র্যান্ডিং ফাংশন সম্পূর্ণ করে। প্রতিটি পে-অফ রিল স্থাপনের জন্য ভাসমান ফ্রেমটি স্লুইং বডির অক্ষে ইনস্টল করা হয়। পে-অফ ড্রাইভের কারণে, ভাসমান ফ্রেমটি কেবল সুইং করে এবং ঘোরে না। ওয়্যার টেক-আপ ডিভাইসটি স্লুইং বডির বাইরে ইনস্টল করা আছে। সাধারণত, টিউবুলার স্ট্র্যান্ডিং মেশিনে 1+ 6টি পে-অফ রিল থাকে, সেখানে 1+12টি পে-অফ রিল থাকে, টিউবুলার স্ট্র্যান্ডিং মেশিনটি 7 এবং 19টি (সেকেন্ডারি স্ট্র্যান্ডিং) ছোট আকারের উত্পাদনের জন্য উপযুক্ত। পরিবাহী কোর স্ট্র্যান্ডিং এর পরে ক্রস সেকশন তার মডেল অনুসারে ভিন্ন হয়, G200 প্রকার, সাধারণত 35mm2 পর্যন্ত, G400 প্রকার, সাধারণত 70mm2 পর্যন্ত, এবং 70mm2 এর বেশি টিউবুলার স্ট্র্যান্ডিং মেশিন দ্বারা খুব কমই উত্পাদিত হয়।

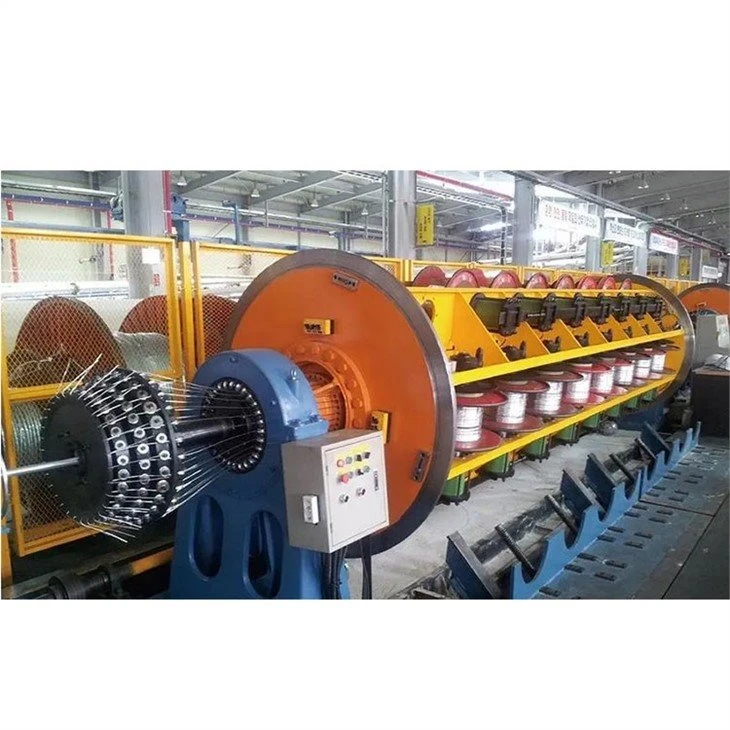

ফ্রেম টাইপ কাঠামোর কারণে, কেন্দ্রীয় অক্ষ স্পুলের ওজন দ্বারা লোড হয় না, সরঞ্জামগুলির উচ্চ দৃঢ়তা এবং শক্তি, ভাল সামগ্রিক কর্মক্ষমতা এবং ছোট বাঁক ব্যাসার্ধ রয়েছে, তাই উত্পাদন গতি বেশি। ফ্রেম টুইস্টার পিছনে পাকানো যাবে না। তারটি মোচড়ানোর সময়, একক তারটি মোচড়ের কারণে অভ্যন্তরীণ চাপ তৈরি করবে, যার ফলে উচ্চ-শক্তির শক্ত বৃত্তাকার তারটি শক্তভাবে পেঁচানো যায় না এবং স্ট্র্যান্ডগুলি আলগা করা সহজ হয়। অতএব, কিছু ফ্রেম স্ট্র্যান্ডিং মেশিন একক তারের অভ্যন্তরীণ চাপ দূর করতে স্ট্র্যান্ডিং খাঁচার সামনে একটি প্রাক-বিকৃতি ডিভাইস ইনস্টল করে। টেনশন নিয়ন্ত্রণ যান্ত্রিক ঘর্ষণ বা বায়ুসংক্রান্ত ইত্যাদি মাধ্যমে বাহিত হয়, এবং উপরের প্লেট বৈদ্যুতিক কীট চাকা ধরনের দ্রুত ক্ল্যাম্পিং বা ম্যানুয়াল হ্যান্ড হুইল ক্ল্যাম্পিং গ্রহণ করে। এছাড়াও একটি কেন্দ্রীভূত উপরের এবং নিম্ন ডিস্ক ডিভাইস দিয়ে সজ্জিত আছে.

গাইরেশনের খুব বড় ব্যাসার্ধ এবং আনটুইস্টিং ডিভাইসের জটিল কাঠামোর কারণে, খাঁচা মোচড়ানো মেশিনের উৎপাদন গতি সীমিত। এটি পাকানো বা পাকানো যাবে না, তাই এটি বিভিন্ন উত্তাপযুক্ত তারের কোরের জন্য উপযুক্ত। ভালো টেনশন কন্ট্রোল ব্যবহারের সময় এর ব্যবহারের প্রভাবকে সম্পূর্ণ প্লে দিতে পারে এবং এটি তার তৈরির জন্য একটি খুব উচ্চতর যান্ত্রিক সরঞ্জাম হয়ে উঠেছে। এবং এই পণ্যটির ব্যবহারের কার্যকারিতা অনেক লোক দ্বারা স্বীকৃত এবং প্রশংসিত হয়েছে। , এটির সুবিধাগুলিকে আরও ভাল খেলা দেওয়ার জন্য এটি ব্যবহার করার প্রক্রিয়ায়, ব্যবহারের সুযোগ আরও বিস্তৃত হচ্ছে, প্রয়োগের প্রক্রিয়ায়, এটি ব্যবহারের চাহিদাগুলি আরও ভালভাবে পূরণ করতে পারে এবং এটি একটি খুব সাধারণ উচ্চতর পণ্য হয়ে উঠেছে এখন ব্যবহার করা হচ্ছে। .

একটি উত্পাদন সরঞ্জাম যা উইঞ্চের ঘূর্ণন দ্বারা মোচড়ানো ফাংশনটি সম্পূর্ণ করে। প্রতিটি পে-অফ রিলের ক্যান্টিলিভার শ্যাফ্ট অবশ্যই নির্দিষ্ট নিয়ম অনুসারে ঘূর্ণায়মান উইঞ্চের অক্ষের চারপাশে প্রতিসাম্যভাবে ইনস্টল করতে হবে, অর্থাৎ ঘূর্ণায়মান উইঞ্চের বাইরের পরিধিতে। প্রতিটি পে-অফ রিলের অক্ষ ঘূর্ণায়মান উইঞ্চের অক্ষের সমান্তরাল এবং প্রতিটি পে-অফ রিল উইঞ্চের সাথে ঘোরে। আন্দোলন উল্লম্ব এবং অনুভূমিক আছে.

একটি উত্পাদন সরঞ্জাম যা অনমনীয় ফাঁসির ঘূর্ণন দ্বারা স্ট্র্যান্ডিং ফাংশন সম্পূর্ণ করে। প্রতিটি পে-অফ রিল স্থাপনের জন্য বন্ধনী ফাঁসির মঞ্চে স্থির করা হয় এবং ভাসতে পারে না। পে-অফ রিলের বন্ধনীটি কাঁটাচামচের মতো আকৃতির হওয়ায় এর নামকরণ করা হয়েছে। সাধারণত বেশ কয়েকটি বিভাগ থাকে, সাধারণ হল 3টি বিভাগ এবং 5টি বিভাগ, যা খাঁচা স্ট্র্যান্ডিং মেশিনের চেয়ে সহজ এবং একই রকম উত্পাদন ক্ষমতা রয়েছে, যা শুধুমাত্র বড় এবং মাঝারি আকারের তার এবং তারের কারখানায় দেখা যায়।
